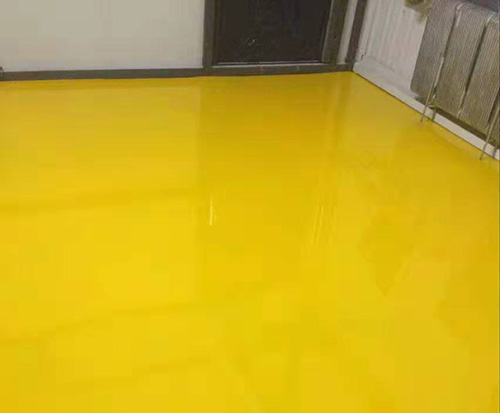

環氧地坪漆是一種較為美觀、耐磨的地面涂料，環氧地坪漆的施工步驟一般包括地坪表面的處理、涂飾強滲封閉涂料、批刮批刮料、涂飾地坪中間層、涂飾地坪面層等一些的程序。

　　1.地坪表面的處理

　　（1）新竣工的工業地坪必須經過一定的養護后方可施工，約28天。

　　（2）清除表面的水泥浮漿、舊漆以及粘附的垃圾雜物。

　　（3）徹底清除表面的油污，用克油王清洗劑處理。

　　（4）清除積水，并使潮處徹底干燥。

　　（5）表面的清潔需用無塵清掃機及大型吸塵器來完成。

　　（6）平整的表面允許空隙為2——2.5mm，含水量在6%以下，PH值6——8。

　　（7）地坪表面的打毛，需用無塵打磨機來完成，并用吸塵器徹底清潔。

　　（8）對地坪表面的洞孔和明顯凹陷處應用膩子來填補批刮，實干后，打磨吸塵。

　　2.涂飾強滲封閉涂料

　　（1）在處理清潔、平整的砼表面，采用高壓無氣噴涂或輥涂，環氧封閉底涂料1道。

　　（2）環氧封閉漆有很強的滲透性，在涂刷底漆時應加入一定量的稀釋劑，使稀釋后的底漆能滲入基層內部，增強涂層和基層的附著力，其涂布必須連續，不得間斷，涂布量以表面剛好飽和為準。

　　（3）局部漏涂可用刷子補涂，表面多余的底漆必須在下道工序施工前打磨處理好。

　　3.批刮料

　　在實干（25℃，約4小時）以后的底漆表面采用兩道批刮膩子的方法，以確保地坪的耐磨損、耐壓性、碰撞、水、礦物油、酸堿溶液等性能，并調整地面平整度。

　　（1）用80——120目的石英砂和無溶劑環氧批刮料，作為第1道膩子，要充分攪拌均勻，刮平。此道主要用于增強地面的耐磨及抗壓性能。

　　4.涂飾地坪中間層

　　（1）在打磨、清潔后的膩子表面上（20℃，24小時）涂飾中間層。

　　（2）涂飾方法可用刷涂、批刮、高壓無空氣噴涂，大面積施工以高壓無空氣噴涂為最佳。 （噴涂壓力為20——25Mpa）。

　　（3）此遍可使地面更趨于平整，更便于發現地面仍存在的缺陷，以便面層施工找平。

　　（4）此遍還方便甲方對設備安裝等的安排。

　　5.涂飾地坪面層

　　（1）在中間層實干（20℃，7天）后，進行環氧無溶劑地坪面層涂裝，涂裝方法用批刮和高壓無空氣噴涂，但以高壓無空氣噴涂為宜。

　　（2）涂裝前應對于中間層用砂袋式無塵滾動磨砂機進行打磨、吸塵。

　　（3）在中間層實干后，先進行了設備的安裝調試，造成地面形成新的缺陷，應用批刮料找平、打磨，并吸塵、清潔。

　　（4）面層噴涂后，如存在氣泡現象應用消泡滾筒，在地坪上來回滾動，最后讓其自行流平即可。
