2、環氧砂漿地坪：其涂層相對厚度較高。中涂采用的砂漿刮涂進行1-3毫米的施工，面層同一般的地坪材料施工工藝，厚度保持在0.1毫米左右。總涂層的厚度保持在1-10毫米之間。

3、環氧自流平地坪材料：也叫流展地坪、環氧自流平砂漿地坪，因為其是自流平的緣故，所以厚度較前兩者較高。膩子層刮涂在1-3毫米是常見的情況。面層在自流平的情況下維持在0.7-1毫米之間，相比之前的要厚了不少。涂層總厚度保持在1.5-10毫米左右。

4、環氧防靜電地坪：其施工的時候添加了導電通路這一層。其他施工方式基本與普通地坪一樣。總厚度一般情況下是0.2-0.5毫米，建議不要超過1毫米。

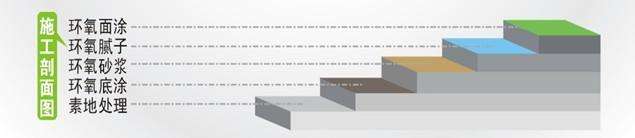

【環氧地坪材料施工方法】

一、環氧地坪表面的處理

1、新竣工的工業地坪必須經過一定的養護后方可施工，約28天。

2、清除表面的水泥浮漿、舊漆以及粘附的垃圾雜物。

3、徹底清除表面的油污，可用克油王清洗劑處理。

4、清除積水，并使潮處徹底干燥。

5、表面的清潔需用無塵清掃機及大型吸塵器來完成。

6、平整的表面允許空隙為2～2.5mm，含水量在6％以下，PH值6～80。

7、地坪表面的打毛，需用無塵打磨機來完成，并用吸塵器徹底清潔。

8、對地坪表面的洞孔和明顯凹陷處應用膩子來填補批刮，實干后，打磨吸塵。

二、涂刷封閉涂料

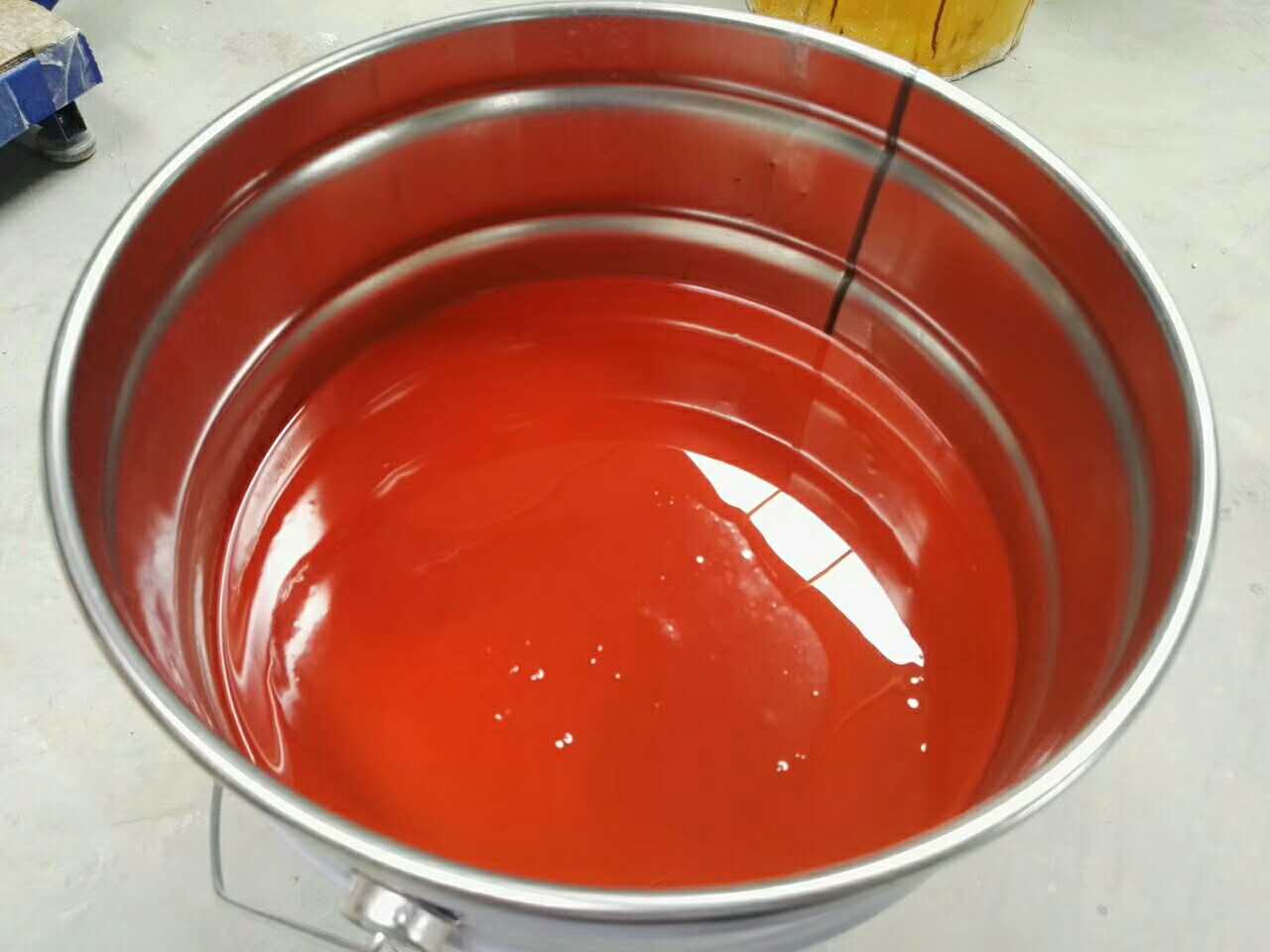

1、在處理清潔、平整的砼表面，采用高壓無氣噴涂或輥涂，環氧封閉底涂料一道。

2、環氧封閉漆有很強的滲透性，在涂刷底漆時應加入一定量的稀釋劑，使稀釋后的底漆能滲入基層內部，增強涂層和基層的附著力，其涂布必須連續，不得間斷，涂布量以表面剛好飽和為準。

3、局部漏涂可用刷子補涂，表面多余的底漆必須在下道工序施工前打磨處理好。

三、批刮兩道膩子

1、在實干(25℃，約4小時)以后的底漆表面采用兩道批刮膩子的方法，以確保地坪的耐磨損、耐壓性、碰撞、水、礦物油、酸堿溶液等性能，并調整地面平整度。

2、用100～200目的石英砂和環氧批刮料，作為第1道膩子，要充分攪拌均勻、刮平，此道主要用于增強地面的耐磨及抗壓性能。

3、用砂袋式無塵滾動磨砂機打磨第1道膩子，并吸塵清潔。

4、用200—270目的石英砂和環氧批刮料，作為第1道膩子，要充分攪拌均勻、刮平，此道主要用于增強地面的耐磨及平整度。

5、用砂袋式無塵滾動磨砂機打磨第2道膩子，并吸塵清潔。

6、兩道膩子實干以后，如有麻面、裂縫處應先進行修補，然后用平板砂光機進行打磨，使其平整，并吸塵清潔。

  7、石英砂使用目數由現場工程師根據地面具體情況確定。
